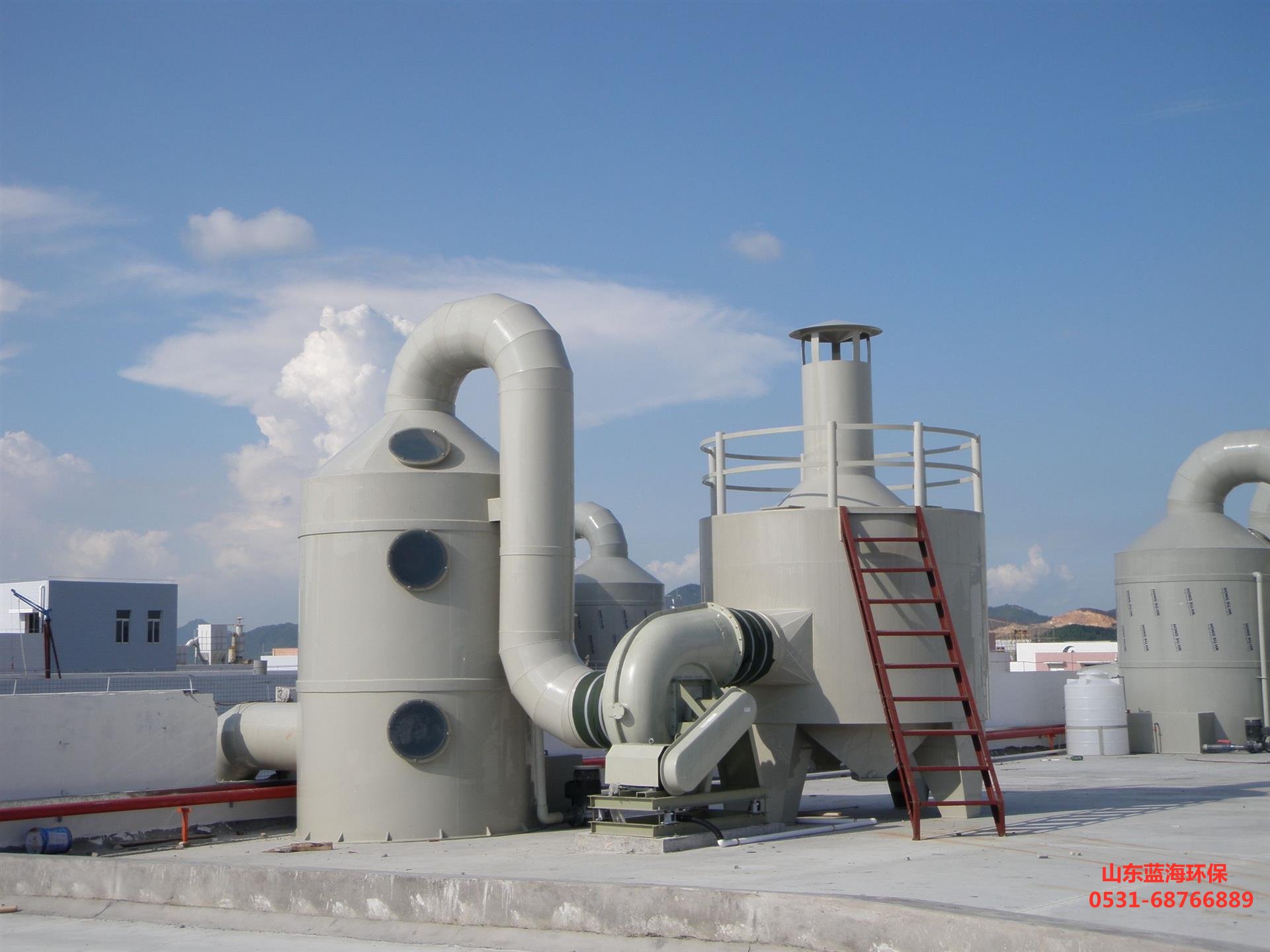

酸洗塔加工成型的方法









酸洗塔作為工業(yè)廢氣處理的重要設(shè)備，其加工成型方法直接關(guān)系到設(shè)備的質(zhì)量和性能。以下是幾種常見的酸洗塔加工成型方法：



一、焊接成型法



1. 原理及適用場景：焊接是利用加熱或加壓，使焊件達(dá)到原子間結(jié)合的一種加工方法。對于酸洗塔這種***型的、通常由金屬板材構(gòu)成的設(shè)備，焊接可以將各個(gè)部分，如塔體、封頭、管道等連接在一起。它適用于多種金屬材料，像碳鋼、不銹鋼等，能夠滿足不同工況下酸洗塔的制作要求。例如，在化工企業(yè)中，當(dāng)需要處理強(qiáng)酸性廢氣且對設(shè)備的耐腐蝕性有一定要求時(shí)，采用不銹鋼焊接而成的酸洗塔可以有效抵抗腐蝕。



2. 具體焊接工藝



    手工電弧焊：這是一種***常見的焊接方式。焊工手持焊槍，通過電弧產(chǎn)生的高溫熔化焊條和母材，形成焊縫。在選擇焊條時(shí)，要根據(jù)酸洗塔的材質(zhì)來定。如焊接碳鋼酸洗塔，一般選用E4303（J422）焊條，它的工藝性能******，能保證一定的強(qiáng)度。焊接過程中，要注意控制焊接電流、電壓和焊接速度。電流過***可能導(dǎo)致焊縫燒穿，過小則會出現(xiàn)未焊透的情況。



    氣體保護(hù)焊：以二氧化碳?xì)怏w保護(hù)焊（CO?焊）為例，它是利用CO?氣體作為保護(hù)介質(zhì)，隔***空氣，防止焊縫金屬氧化。這種方法焊接效率高，焊縫質(zhì)量***。在焊接不銹鋼酸洗塔時(shí)，常采用氬弧焊，它以氬氣作為保護(hù)氣體，能夠獲得高質(zhì)量的焊縫，而且熱影響區(qū)小，減少了不銹鋼的變形，有利于保持酸洗塔的整體結(jié)構(gòu)精度。



3. 焊接后的處理：焊接完成后，需要對焊縫進(jìn)行檢查。***先進(jìn)行外觀檢查，查看焊縫是否平整、有無氣孔、裂紋等缺陷。對于重要的焊縫，還需要進(jìn)行無損檢測，如超聲波探傷、射線探傷等。如果發(fā)現(xiàn)焊縫有缺陷，要及時(shí)進(jìn)行修補(bǔ)。此外，還要對焊接部位進(jìn)行打磨，去除焊渣和不平整的部分，使酸洗塔內(nèi)部表面光滑，避免在廢氣處理過程中，雜質(zhì)在焊縫處堆積，影響設(shè)備的正常運(yùn)行。

二、整體注塑成型法



1. 原理及適用場景：整體注塑成型是將塑料顆粒加熱融化后，在壓力作用下注入模具型腔，冷卻固化后得到所需形狀的產(chǎn)品。對于一些小型的、對耐腐蝕性要求極高的酸洗塔，尤其是處理一些***殊酸性廢氣（如含有有機(jī)酸霧的情況），采用塑料材質(zhì)并通過注塑成型是一種很***的選擇。比如在一些實(shí)驗(yàn)室的小型廢氣處理裝置中，使用聚丙烯（PP）材料注塑成型的酸洗塔，能夠很***地抵抗有機(jī)酸的腐蝕。



2. 注塑工藝過程



    原料準(zhǔn)備：***先要選擇合適的塑料原料，如上述提到的PP材料，它具有******的耐化學(xué)腐蝕性、機(jī)械性能和加工性能。在注塑前，要對原料進(jìn)行干燥處理，因?yàn)樗謺绊懰芰系牧鲃?dòng)性和成型質(zhì)量。一般將PP原料在80  90°C的溫度下干燥3  4小時(shí)。



    注塑成型：將干燥后的原料加入注塑機(jī)料筒，料筒通過加熱裝置將塑料加熱至熔融狀態(tài)。然后，螺桿將熔融塑料注射到預(yù)先設(shè)計(jì)***的模具型腔中。在這個(gè)過程中，要***控制注射壓力、注射速度和保壓時(shí)間。注射壓力一般在60  150MPa之間，注射速度要根據(jù)產(chǎn)品的形狀和尺寸進(jìn)行調(diào)整，保壓時(shí)間以確保塑料在型腔中充分填充并且不會出現(xiàn)縮痕為準(zhǔn)。



    冷卻脫模：注塑完成后，要在模具中對制品進(jìn)行冷卻。冷卻時(shí)間根據(jù)產(chǎn)品的厚度和材料而定，一般對于較薄的酸洗塔部件，冷卻時(shí)間可能在10  30分鐘左右。冷卻后，打開模具，取出成型的酸洗塔。此時(shí)，要注意避免對產(chǎn)品造成損傷，因?yàn)閯偯撃５漠a(chǎn)品可能還比較軟。



3. 注塑成型后的質(zhì)量檢測：對注塑成型的酸洗塔要進(jìn)行質(zhì)量檢測。***先是外觀檢查，看是否有缺料、飛邊等問題。其次，要檢查產(chǎn)品的尺寸精度，確保各個(gè)接口、安裝部位的尺寸符合設(shè)計(jì)要求。還可以進(jìn)行簡單的性能測試，如通過模擬酸性廢氣環(huán)境，觀察酸洗塔在一定時(shí)間內(nèi)的耐腐蝕情況，以保證其在實(shí)際使用中的可靠性。



三、纏繞成型法



1. 原理及適用場景：纏繞成型是將浸有樹脂的纖維或織物按照一定規(guī)律纏繞在芯模上，然后固化成型的方法。這種方法常用于制造玻璃鋼酸洗塔。玻璃鋼材料具有重量輕、強(qiáng)度高、耐腐蝕等***點(diǎn)，***別適合處理***量含酸性氣體的工業(yè)廢氣。例如，在電鍍廠的廢氣處理系統(tǒng)中，玻璃鋼酸洗塔可以通過纏繞成型來制作，其******的耐腐蝕性可以有效應(yīng)對電鍍過程中產(chǎn)生的酸性廢氣。



2. 纏繞成型的具體步驟



    芯模制備：***先要制作芯模，芯模可以是金屬制成的可拆卸式芯軸，也可以是其他易于去除的材料。例如，對于一些形狀規(guī)則的圓柱形酸洗塔，可以使用鋁合金芯軸。芯模的表面要經(jīng)過處理，使其光滑，便于后續(xù)的纏繞操作。



    纖維纏繞：將玻璃纖維等增強(qiáng)材料浸漬在樹脂中，如常用的不飽和聚酯樹脂。然后，通過纏繞機(jī)將這些浸有樹脂的纖維按照設(shè)計(jì)的角度和層數(shù)纏繞在芯模上。纏繞角度一般根據(jù)酸洗塔的使用要求和受力情況來確定，通常在45°  75°之間。例如，當(dāng)酸洗塔主要承受環(huán)向應(yīng)力時(shí)，纏繞角度可以適當(dāng)減小，以提高環(huán)向強(qiáng)度。



    固化與脫模：完成纏繞后，要讓樹脂在芯模上固化。固化過程可以在常溫下自然固化，也可以通過加熱等方式加速固化。固化完成后，拆除芯模，得到成型的酸洗塔。在脫模過程中，要小心操作，避免損壞酸洗塔的內(nèi)壁。



3. 質(zhì)量控制要點(diǎn)：在纏繞成型過程中，要嚴(yán)格控制樹脂的含量。樹脂含量過高，會導(dǎo)致酸洗塔的重量增加，而且可能會影響其耐腐蝕性能；樹脂含量過低，又會使纖維之間的粘結(jié)力不足，降低產(chǎn)品的強(qiáng)度。一般來說，樹脂含量控制在40%  60%左右比較合適。同時(shí)，要對纏繞的緊密程度進(jìn)行檢查，確保各層纖維之間沒有空隙，這樣才能保證酸洗塔的整體性能。
