酸洗塔法的工藝流程如圖1。母液用泵送入蒸騰結晶器，在真空度為必定壓力11.159kPa下在***流量循環中蒸騰濃縮，在結晶槽中生成結晶井靈敏成長為***顆粒。含結晶的漿液由結晶槽自流入離心機，經離心分離和溫水洗刷后用帶式翰送機送入歡騰單調器，用熱空氣單調后成為制品硫酸銨，經包裝、計量、送入制品庫吸收過程需求的硫酸由母液循環槽參與

酸洗塔法的***要設備

酸洗塔法的***要設備是酸洗塔和蒸騰結晶器。

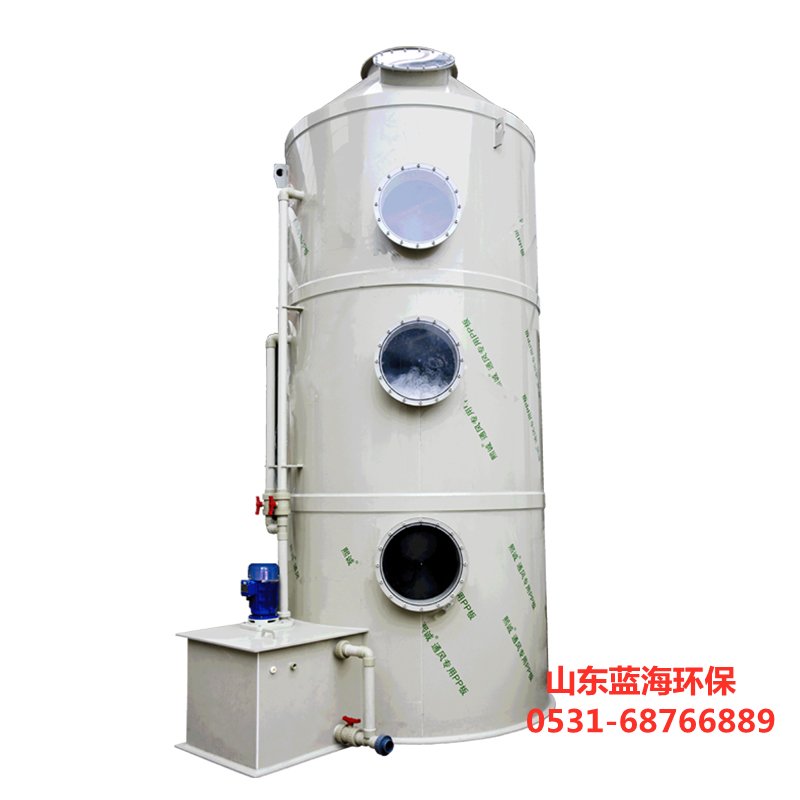

酸洗塔是兩段式空噴塔，分上下兩段，各有多層噴灑管，并設有若干水清洗管。上段出口處設有捕霧層。塔休用超低碳鉻鎳不銹鋼制成，全塔共設30多個噴嘴，以四線螺旋噴嘴為主。蒸騰結晶器***要由超低碳不銹翎制作。分上下兩部分，上部為蒸騰器，下部為結晶槽。

蒸騰器的結構***色是：

(1)母液進口設在切線方向，且設有導流筒。起離心分離效果；

(2)蒸汽出口處設有阻氣隔板，起摘霧效果；

(3)阻氣隔板上下都設有熱水清洗管以避免硫酸餒結晶堵塞通道；

(4)在器外壁沒有蒸汽保溫管。
